Terdapat klub malam dengan luas 600 meter persegi. Atapnya pelana dengan tinggi 8 meter di tengah dan 5 meter di kedua sisinya. Dinding dan atap semuanya terbuat dari papan insulasi suara wol batu. Dapat menampung 1.300 orang. Suhu di luar ruangan adalah 30 derajat selama tiga bulan berturut-turut. Berapa kilowatt kapasitas{11}}pendingin AC tunggal yang diperlukan?
1. Perhitungan Beban Panas Inti
1) Pembuangan panas personel (beban utama
• Pembuangan panas per kapita:
Aktivitas berat (menari/minum) dikenakan biaya 300W per orang (panas sensibel + panas laten).
Total beban=1300 orang × 0,3kW=390 kW
2) Membangun perpindahan panas
Koefisien perpindahan panas papan insulasi suara wol batu: nilai U ≈0,5 W/(㎡·K) (kinerja insulasi yang baik).
• Perbedaan suhu Atap/Dinding: 30 derajat di luar ruangan → 24 derajat target di dalam ruangan, ΔT=6 derajat .
Kapasitas perpindahan panas=600㎡ × 0,5W/(㎡·K) × 6K=1.8 kW (dapat diabaikan).
3) Peralatan terlalu panas
• Pencahayaan/Suara: Layar besar LED + sinar laser sekitar 20kW, 50% diubah menjadi panas → 10kW.
• Lemari pendingin anggur: Pembuangan panas kompresor kira-kira 5kW.
4) Beban udara segar
Volume udara segar minimum: Pada 30m³/(h·orang), dibutuhkan 39.000m³/jam untuk 1.300 orang.
Beban pendinginan dan dehumidifikasi:
Untuk mendinginkan udara luar ruangan dari 30 derajat /70%RH hingga 24 derajat /50%RH, diperlukan sekitar 120kW (dihitung menggunakan metode perbedaan entalpi).
2.Total Permintaan Kapasitas Pendinginan
• Beban puncak sesaat:
390 (personel) + 1.8 (gedung) + 10 (peralatan) + 120 (udara segar) ≈ 522 kW
• Margin keamanan (20%) :
Permintaan akhir=522 × 1,2 ≈ 626 kW
3.Solusi
Nama Produk: Unit Pendingin Udara Paket Atap
Jumlah: 2 unit WKLF310 yang hanya melakukan pendinginan saja
Pemasangan: WKLF310 dapat diletakkan di tanah samping gedung, pengguna perlu menyediakan beberapa saluran udara untuk dihubungkan dengan WKLF310, sehingga udara dingin dialirkan ke ruang ruangan melalui saluran udara. Saluran udara mendistribusikan udara dingin secara lebih merata ke seluruh ruangan.
TABEL PARAMETER UNTUK MASING-MASING UNIT
|
WKLF310 |
||
|
KAPASITAS PENDINGINAN |
kW |
308.9 |
|
104kkal/jam |
265.7 |
|
|
KONTROL KAPASITAS |
% |
100,75,50,25,0 |
|
LAJU ALIRAN UDARA |
m3/h |
52000 |
|
E.S.P. |
Pa |
Lebih besar dari atau sama dengan 650 |
|
SUHU. JANGKAUAN |
derajat |
18~30 derajat ±2 derajat |
|
PASOKAN DAYA |
480V/60Hz 3 FASE |
|
|
DAYA TERTINGKAT (kW) |
121.7 |
|
|
KOMPRESOR |
JENIS |
KOMPRESOR SEKRUP SEMI HERMETIK |
|
NOMOR |
1 |
|
|
DAYA MASUKAN |
90.7 |
|
|
PENDINGIN |
JENIS |
R407c |
|
THROTTLING |
KATUP EKSPANSI TERMAL |
|
|
evaporator |
JENIS |
PIPA TEMBAGA MASUKKAN SIRIP ALUMINIUM |
|
KIPAS PENYEDIAAN UDARA |
JENIS |
TIPE SENTRIFUGAL INTAKE GANDA |
|
KEKUATAN (kW) |
22 |
|
|
PENGGEMAR KONDENSASI |
JENIS |
JENIS ALIRAN AKSIAL KEBISINGAN RENDAH |
|
NOMOR |
6 |
|
|
KEKUATAN (kW) |
9 |
|
|
FILTER UDARA |
JENIS |
TAHAP UTAMA/PLATE TIPE G4 |
|
DIMENSI |
PANJANG (mm) |
6200 |
|
LEBAR (mm) |
2200 |
|
|
TINGGI (mm) |
2400 |
|
|
BERAT |
kg |
5800 |

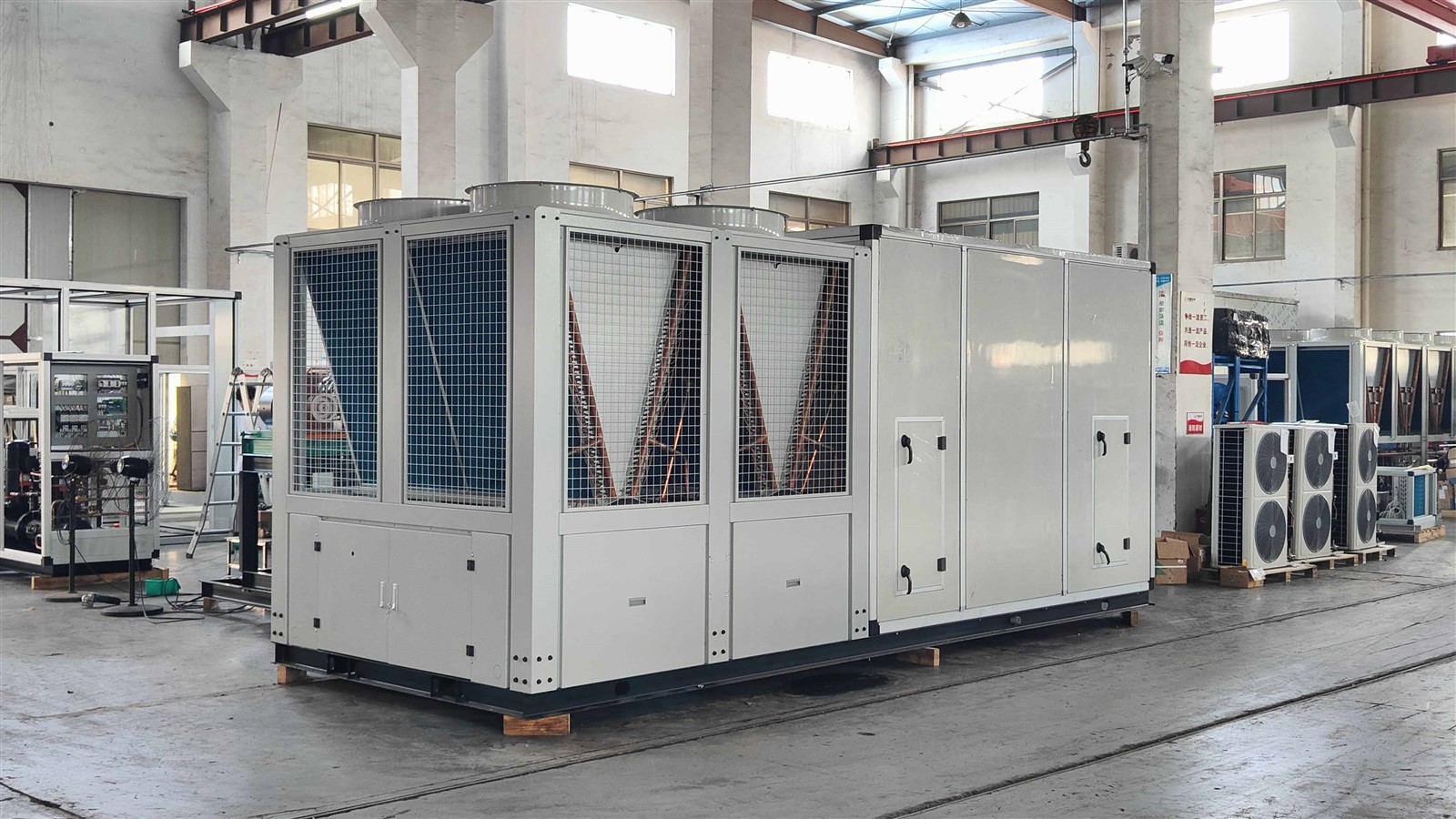

△ Lihat 1

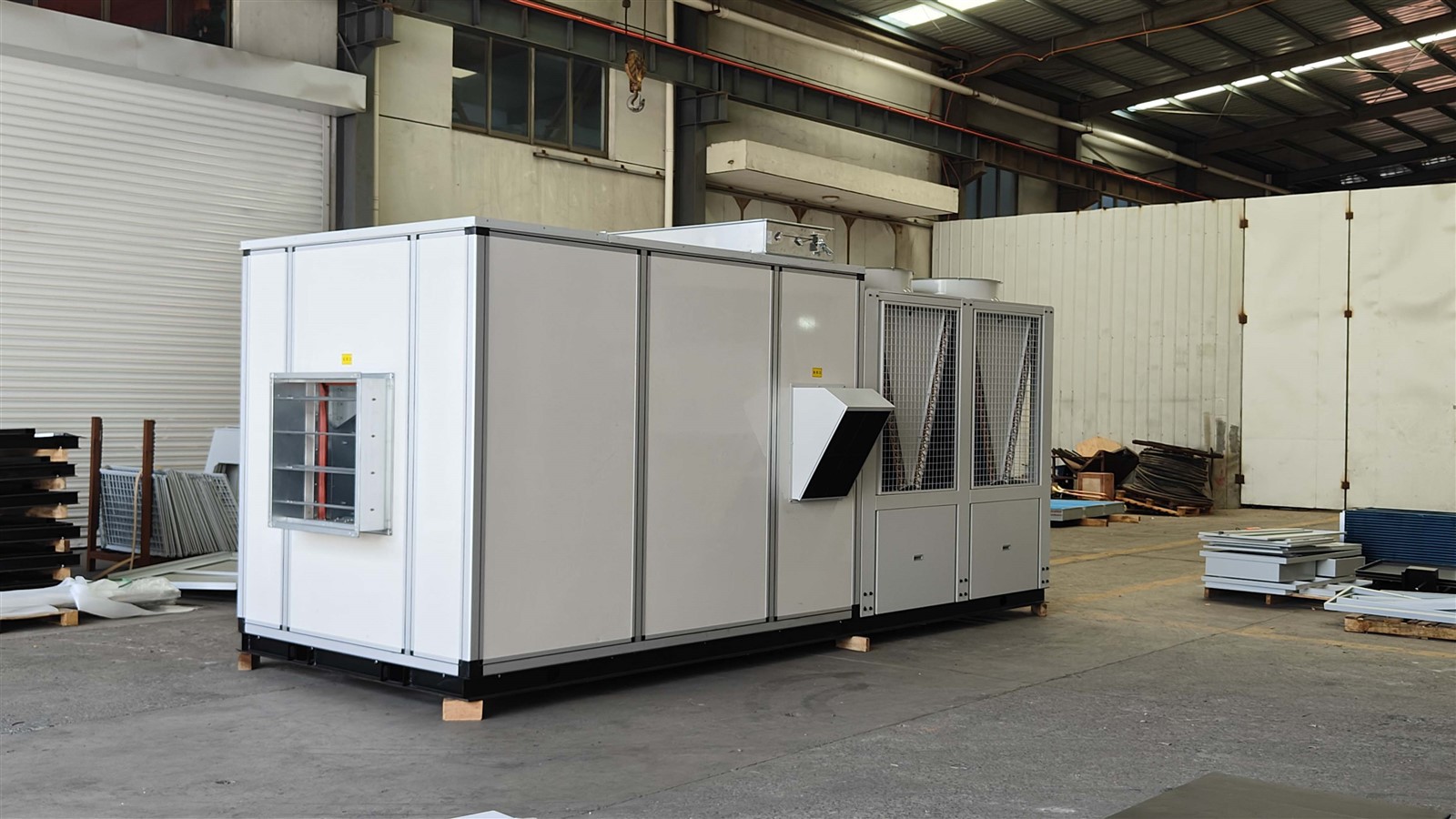

△ Lihat 2
